[SW CAD] 용접구조물의 설정명 이름 변경방법

솔리드웍스 용접구조물의 설정명이 설정명과 표시 설정명과 다르게 표시되는 경우

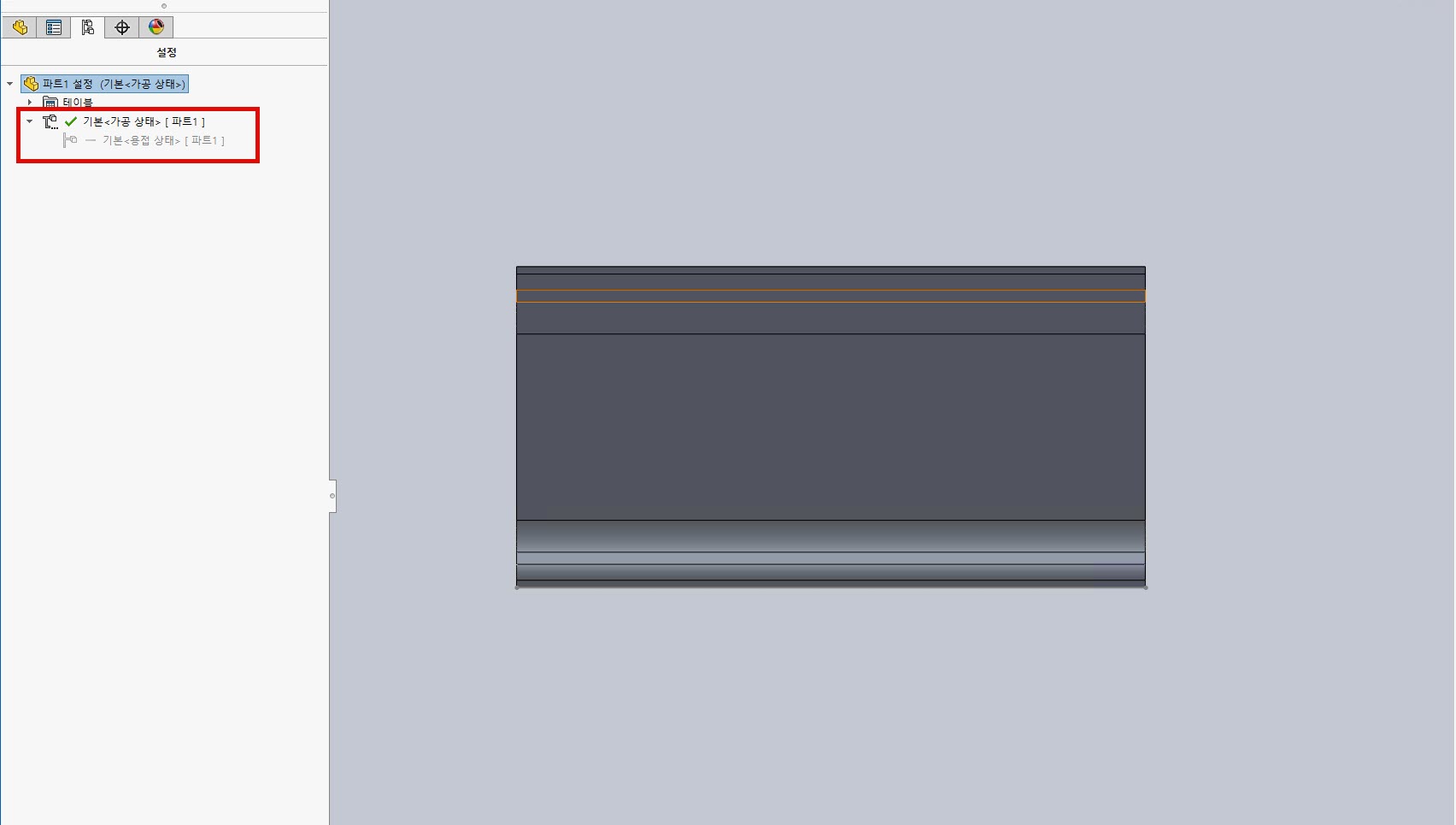

솔리드웍스에서 용접구조물로 설계 진행 시 기본적으로 설정명이 아래와 같이 표시됩니다.

설정명 : 기본<가공상태> . 기본<용접 상태>

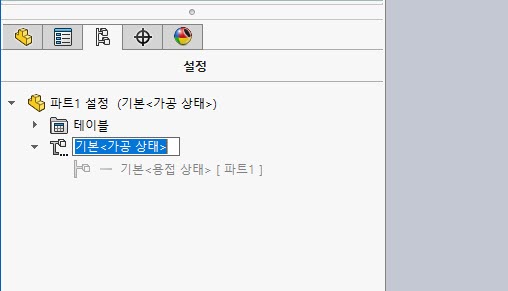

해당 설정명을 필요에 따라 변경 진행 시 기본적으로 설정명 선택 후 F2 키 또는 속성의 설정명 으로 변경 진행하면되나

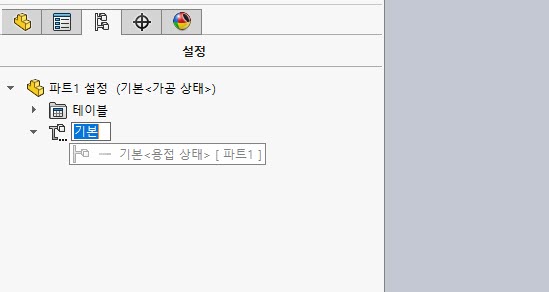

예를들어 기본<가공상태> . 기본<용접 상태> -> 기본으로 변경하고자 하는 경우는 현재 명칭이 '기본'으로 표기되어 변경이 안되는 상황이 생깁니다.

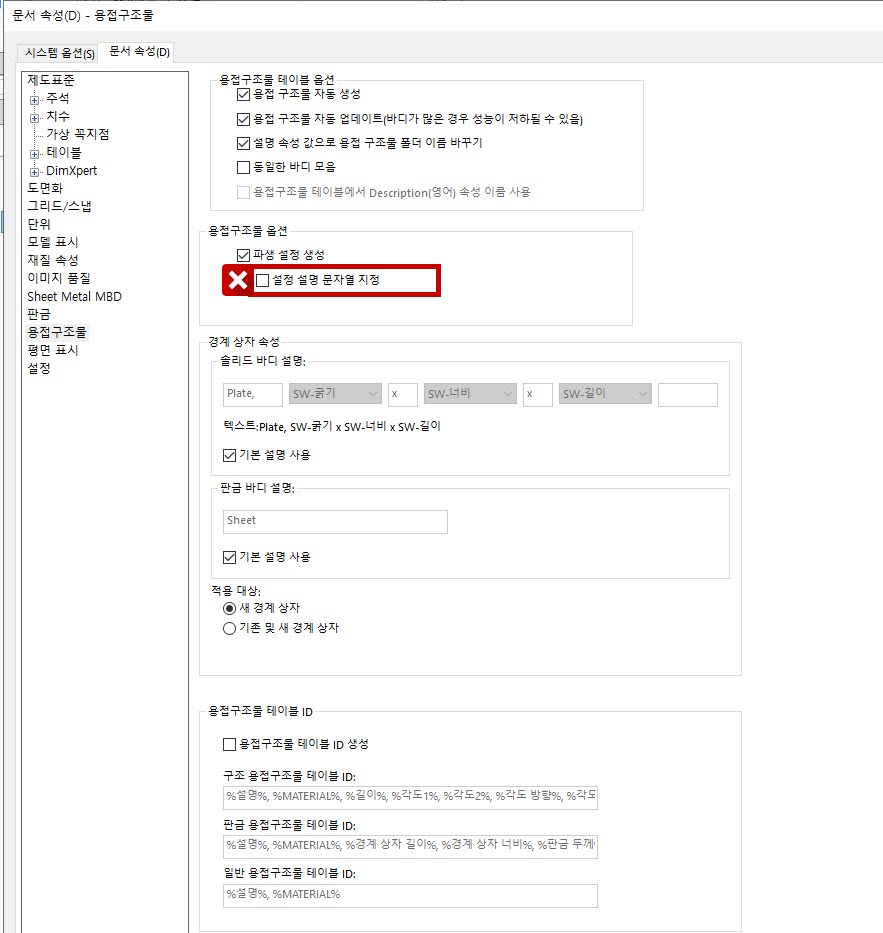

이러한 경우는 [ 도구 - > 설정 -> 문서속성 ] 으로 들어가서 [용접구조물] 탭으로 이동 하여 용접구조물 옵션 중 '설정 설명 문자열지정' 옵션을 해제합니다.



옵션 해제 후에는 설정명이 '설정의 설명'으로 제대로 표시되어 해당 명칭을 원하는 설정명으로 변경할 수 있습니다.



추가적인 문의 사항은 솔루션웨이브 기술지원팀으로 연락주시기 바랍니다.
